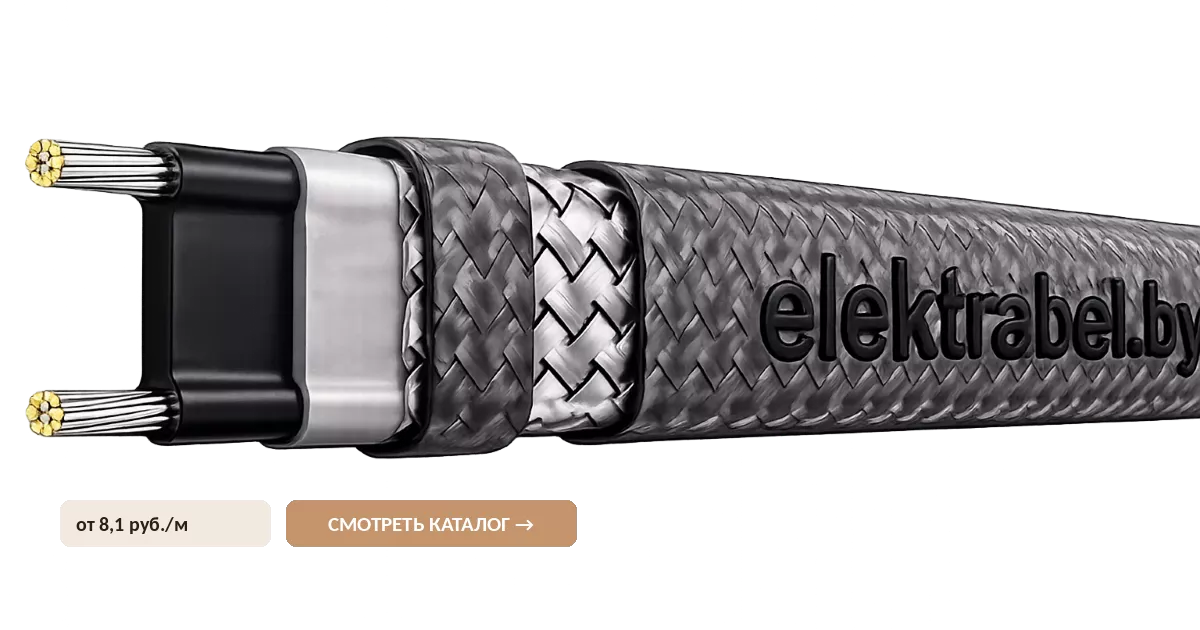

Саморегулирующийся греющий кабель (трубогрейка)



Реализуемая продукция имеет Сертификат соответствия "О безопасности оборудования для работы во взрывоопасных средах" (ТР ТС 012/2011) и Сертификат соответствия "О безопасности низковольтного оборудования" (ТР ТС 004/2011)

 Принцип работы саморегулирующегося кабеля

При снижении температуры окружающей среды сопротивление полупроводниковой матрицы уменьшается, что увеличивает ток между жилами и повышает тепловыделение. При нагреве матрица расширяется, разрывая углеродные цепи — сопротивление растет, а мощность падает. Это исключает перегрев и позволяет кабелю работать без внешних терморегуляторов. Кабель монтируется вдоль труб, под кровельным покрытием или внутри труб (при наличии защитной оболочки). Рекомендуется использовать с термоизоляцией для повышения КПД. Благодаря самограничению максимальной температуры - обогревать можно все виды труб, как пластиковые (полиэтиленовые, полипропиленовые) трубы, так и металлические (стальные, медные, чугунные).

 Области применения

- Защита трубопроводов от замерзания и поддержание температуры технологических жидкостей.

- Обогрев кровель, желобов и водостоков для предотвращения обледенения на уличных крыльцах и таррассах.

- Термостатирование резервуаров, емкостей и промышленного оборудования.

- Использование в пищевой, нефтегазовой и химической отраслях.

 В заключение можно сказать, что саморегулирующийся кабель — надежное решение для систем антиобледенения и поддержания температуры. Его автономность, экономичность и гибкость делают его оптимальным выбором для промышленных и бытовых задач.Цены указаны с НДС! Оптовым покупателям скидки! Возможно изготовление нагревательной секции любой длины под заказ.

Кроме того, обратите внимание на высокотемпературный промышленный саморегулирующийся кабель.



Серии саморегулирующегося кабеля ProTrace: сравнительная таблица

Серия	Мощность, Вт/м	Класс	Оболочка	Применение
SRL	10–40	Т6 низк.	PVC / CR	Водопровод, канализация, желоба, ступени
SLL	10–40	Т6 низк.	PUR / CR	Трубы, водостоки, ступени; есть версия 24 В
HTM	11–17	Т6 низк.	Фторопласт	Монтаж внутрь трубы, питьевая вода
HTP	15–60	Т4 средн.	Фторопласт	Промышленный обогрев, агрессивные среды
HTS	15–60	Т3 средн.	Фторопласт	Промышленный обогрев, повышенные температуры
HTU	15–90	Т2 выс.	Фторопласт	Нефтегаз, химия, высокие рабочие температуры
CHC	10–33	Т6 низк.	PVC+CR (круглый)	Уплотнители холодильных камер



Не знаете, какой кабель подойдёт? Воспользуйтесь онлайн-калькулятором подбора саморегулирующегося кабеля — укажите диаметр и длину трубы, тип утеплителя, минимальную уличную температуру, и калькулятор подберёт серию, мощность и рассчитает длину секции.

Открыть калькулятор подбора кабеля →



Как выбрать мощность греющего кабеля: сколько Вт/м нужно

Правильный выбор мощности — ключевой момент при покупке. Универсальное правило: чем толще труба, хуже утеплена или чем ниже зимняя температура, тем выше требуемая мощность.

10–16 Вт/м — водопроводные трубы диаметром до 32 мм в отапливаемом подвале или под утеплителем; обогрев канализации небольшого диаметра.

24–30 Вт/м — трубы на улице или в неотапливаемом помещении, диаметр 32–110 мм; обогрев желобов и водостоков кровли.

40 Вт/м — крупные трубопроводы (от 110 мм), открытые участки при морозах ниже −25°C, обогрев ступеней и открытых площадок.

45–90 Вт/м (серии HTP / HTS / HTU) — промышленные трубопроводы, поддержание технологической температуры, нефтегазовая и химическая отрасль.

Для точного расчёта длины секции и суммарной мощности воспользуйтесь онлайн-калькулятором подбора кабеля или обратитесь к нашим специалистам — рассчитаем бесплатно.

Монтаж снаружи или внутри трубы? Кабели серий SRL и SLL монтируются снаружи трубы вдоль образующей или по спирали. Для монтажа внутрь трубы с питьевой водой предназначен специальный кабель ProTrace 11HTM2-CT с фторопластовой оболочкой, допущенный к контакту с питьевой водой.



Где применяется саморегулирующийся кабель

Обогрев водопровода от замерзания — дачный водопровод, наружный ввод в дом, уличные колонки и краны. Монтируется снаружи трубы под утеплитель.

Обогрев водостоков и кровельных желобов — предотвращает образование ледяных пробок и наледей, защищает кровлю и фасад от повреждений.

Греющий кабель внутрь трубы (серия HTM) — единственное решение для готового трубопровода без доступа снаружи, а также для питьевой воды.

Обогрев канализации — наружные участки сливной трубы, дренажные лотки, септики.

Промышленный обогрев — резервуары, технологические трубопроводы, поддержание температуры вязких продуктов (серии HTP/HTS/HTU).

Обогрев ступеней, крыльца и открытых площадок — серии SRL30-40 и SLL30-40 с повышенной мощностью и UV-стойкой оболочкой.



Часто задаваемые вопросы о греющем кабеле

Сколько стоит саморегулирующийся кабель для труб в Минске?

Розничная цена кабеля ProTrace начинается от 8,10 руб./м (серия SRL, без экрана) и составляет 10,50 руб./м для версий с экранирующей оплёткой CR. Кабели с фторопластовой оболочкой для внутреннего монтажа (HTM) стоят от 22 руб./м. Промышленные серии HTP/HTS/HTU — от 55 до 210 руб./м. Все цены указаны с НДС; при оптовой закупке действуют скидки. Уточняйте актуальную цену у менеджера или в корзине на сайте.

Можно ли проложить греющий кабель внутрь трубы для питьевой воды?

Да, но только специальную модель — ProTrace 11HTM2-CT. Он имеет фторопластовую (PTFE) внешнюю оболочку, которая химически инертна и безопасна для контакта с питьевой водой. Стандартные кабели серий SRL/SLL с оболочкой из PVC или PUR для монтажа внутрь трубы с питьевой водой не допускаются. Диаметр кабеля 11HTM2-CT — 7,7×5,4 мм, что позволяет вводить его в трубы от ¾ дюйма.

Нужен ли терморегулятор для саморегулирующегося кабеля?

Нет, это главное преимущество саморега: он регулирует мощность автоматически, реагируя на изменение температуры окружающей среды без какой-либо электроники. Однако для дополнительной экономии электроэнергии и защиты от аномального перегрева рекомендуется устанавливать термостат с датчиком на трубе. Это особенно актуально для длинных трасс (более 20 м) и промышленных применений.

Какую мощность кабеля выбрать для обогрева водостоков и кровли?

Для обогрева водосточных желобов шириной до 150 мм обычно достаточно 16–24 Вт/м. В желоба шириной 150–250 мм укладывают 2 нитки по 24-30 Вт/м. Для вертикальных водосточных труб диаметром до 100 мм — 24-30 Вт/м, для труб 100–150 мм — 30–60 Вт/м. Рекомендуем серии SRL-CR и SLL-CR с UV-стойкой внешней оболочкой, рассчитанной на уличную эксплуатацию.

Можно ли отрезать кабель до нужной длины?

Да, саморегулирующийся кабель ProTrace разрезается в любом месте без потери характеристик — это принципиальное отличие от резистивного кабеля с фиксированной длиной. Поставляем кабель погонными метрами из бухты или изготавливаем готовую нагревательную секцию любой длины: с оконечной муфтой, соединительной муфтой и кабелем питания. Секции под заказ — от 1 до нескольких сотен метров.

Подходит ли саморегулирующийся кабель для пластиковых труб?

Да. Благодаря самоограничению максимальной температуры кабели серий SRL и SLL (класс Т6, макс. рабочая температура до +65°C) безопасны для полиэтиленовых (ПЭ, ПНД), полипропиленовых (ПП) и металлопластиковых труб. Можно дополнительно использовать алюминиевую монтажную ленту для улучшения теплового контакта.

Осуществляете ли доставку греющего кабеля по Беларуси?

Да, доставляем по всей Беларуси — курьерскими службами и Белпочтой. Самовывоз из Минска. Подробные условия и сроки — на странице оплаты и доставки.



Нужна готовая секция, а не кабель на отрез?

Если вы не хотите самостоятельно резать кабель и устанавливать концевые муфты — обратите внимание на готовые нагревательные секции ProTrace: кабель уже укомплектован оконечной муфтой, соединительной муфтой и кабелем питания с вилкой, остаётся только проложить вдоль трубы и включить в розетку.

Серия ST — базовая секция с двумя слоями изоляции для защиты труб от замерзания в обычных условиях. Мощность 10–40 Вт/м.

Серия STR — экранированная секция с тремя слоями изоляции, устойчива к УФ-излучению, трению и вибрации; подходит для обогрева водостоков и труб на улице, в том числе во взрывоопасных средах.

Серия STT — секция для монтажа внутрь трубы через специальный сальник, когда доступа снаружи нет или вскрытие трубопровода нецелесообразно.

Смотреть готовые секции обогрева труб →
